Naprawa sterownika ECU Visteon – wymiana pinu pod mikroskopem
Przypadek uszkodzonego pinu w sterowniku Visteon. Naprawa bez wylutowywania całego złącza – precyzyjne lutowanie BGA pod mikroskopem, odbudowa i testy.
Kliknij, aby powiększyć

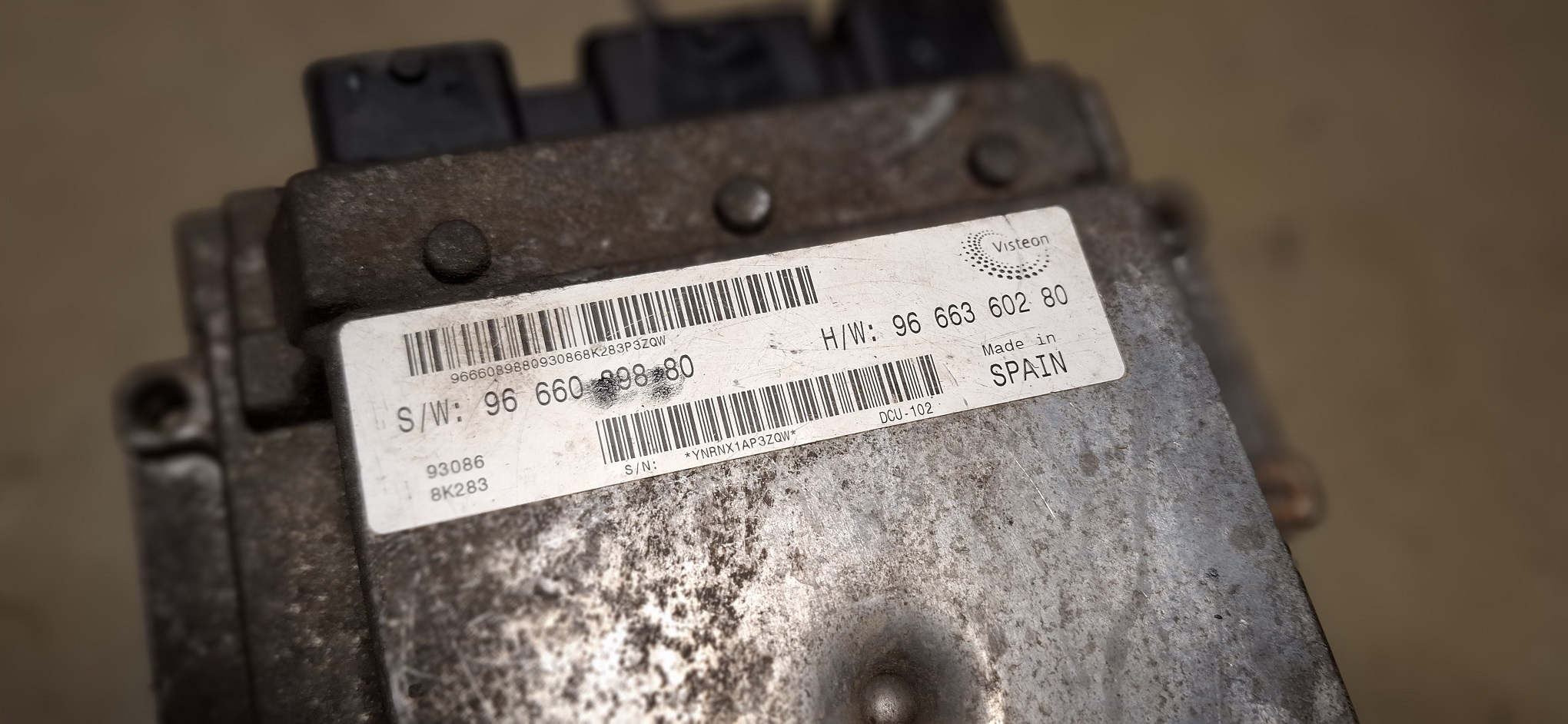

Wyzwanie: pęknąty pin w sterowniku Visteon

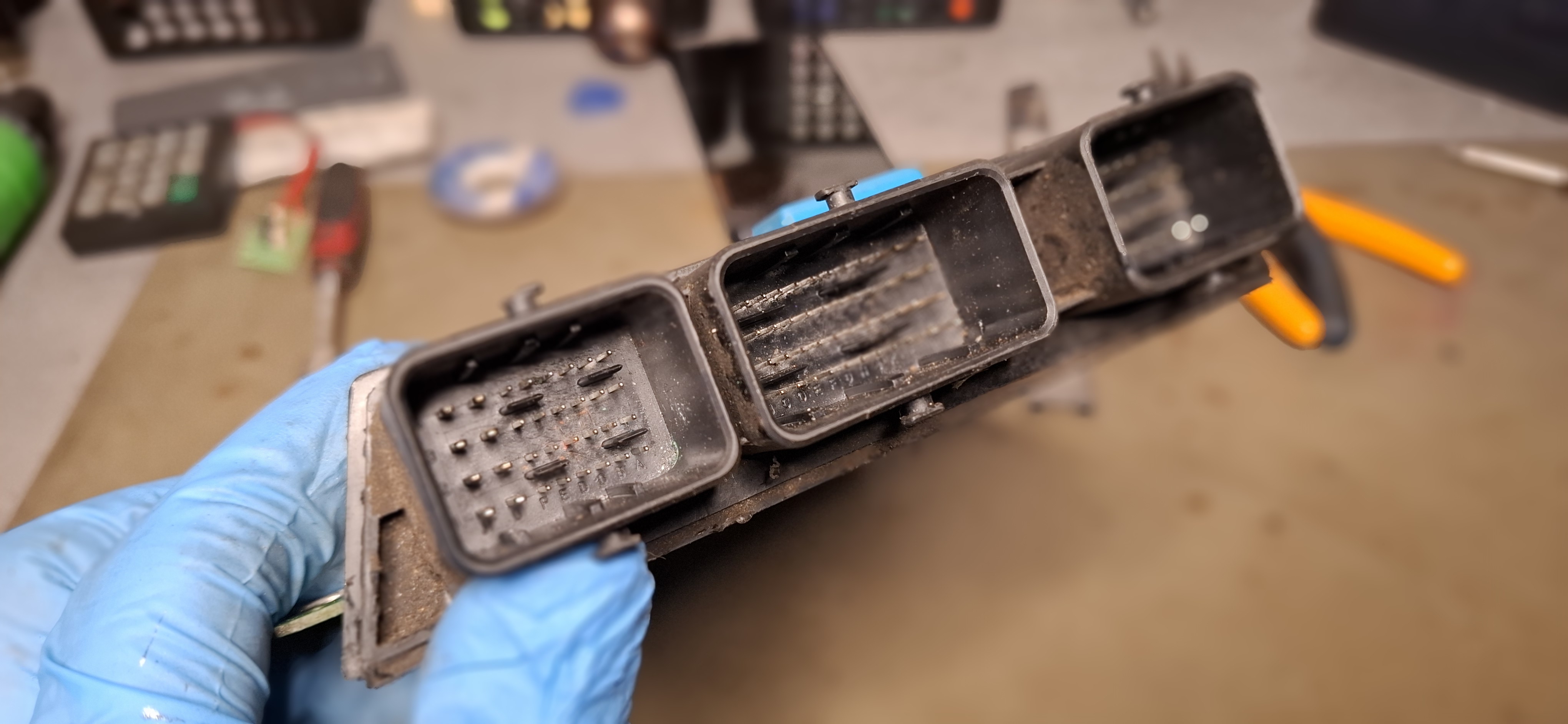

Klient zgłosił problem z pracą silnika – utratą mocy i błędami w komputerze. Po diagnostyce okazało się, że jeden ze styków w złączu sterownika ECU (Visteon) uległ mechanicznej destrukcji. Pin pękł i skorodował pod wpływem cieczy, co uniemożliwiło poprawne działanie układu.
Proces naprawy
Nierozłączaliśmy całego złącza wielopinowego – zamiast tego zastosowaliśmy precyzyjną metodę:
- Rozklejenie obudowy sterownika: Delikatne odklejenie obudowy, aby uzyskać dostęp do płytki drukowanej bez narażenia na uszkodzenia połączeń.

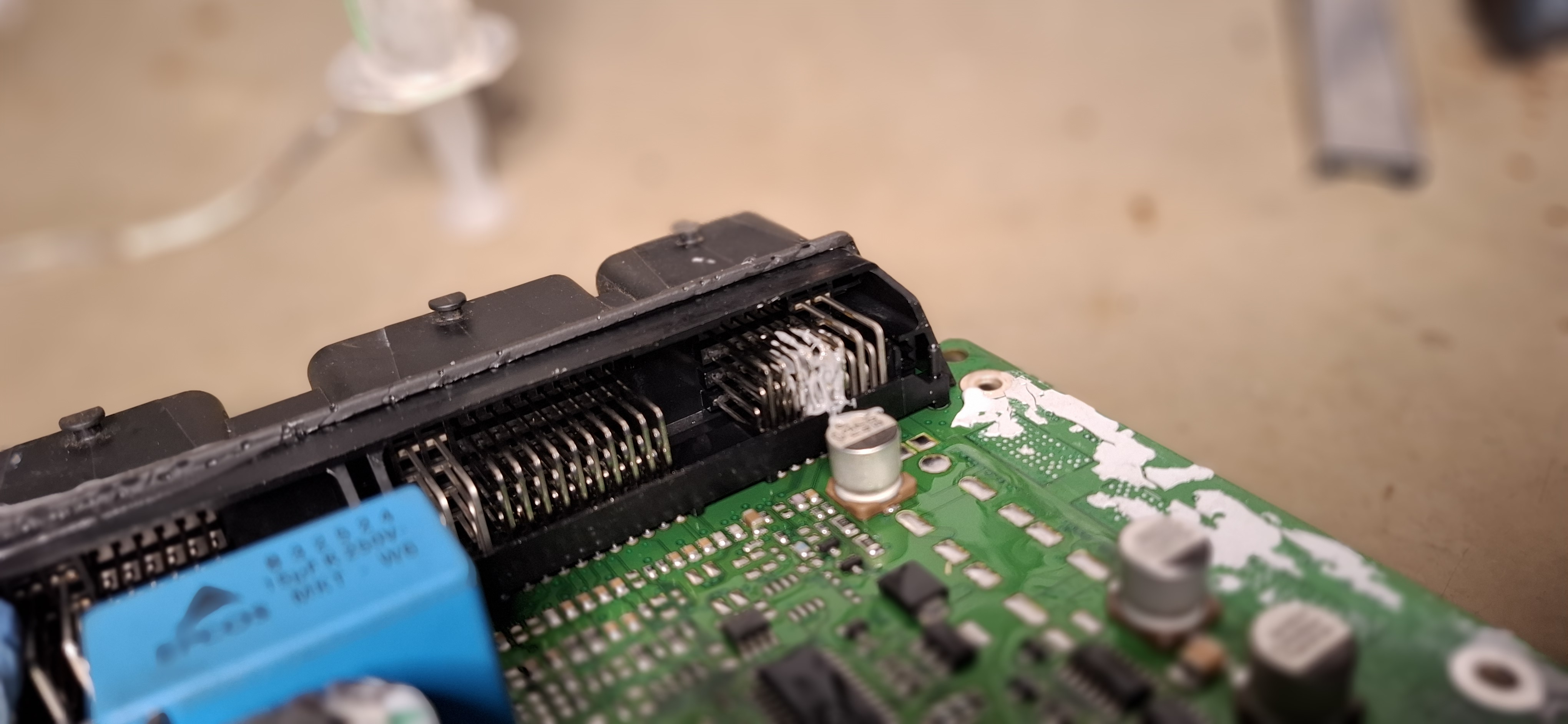

- Demontaż elektroniki: Płytka została ostrożnie wyjęta z obudowy.

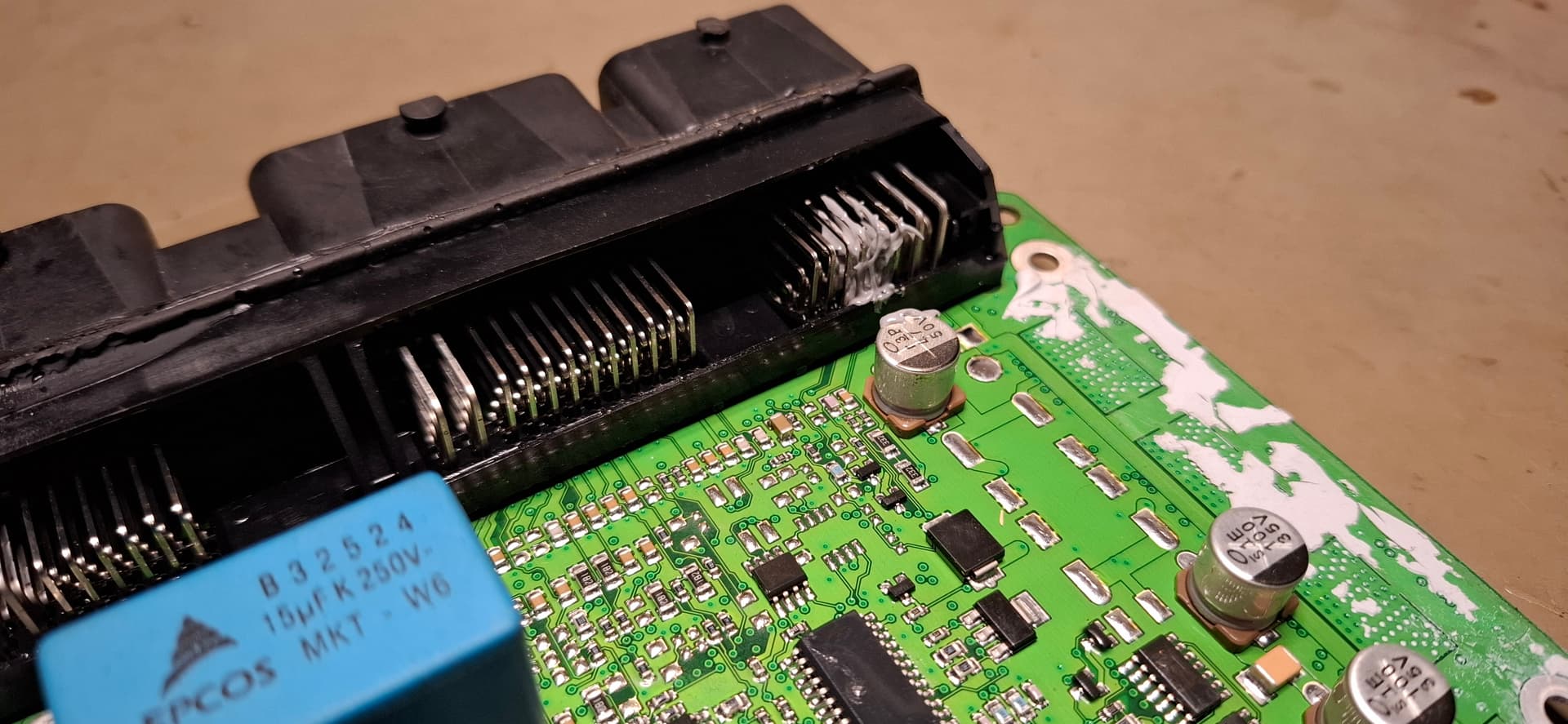

- Usunięcie resztek uszkodzonego pinu: Stary, skorodowany pin został usunięty, a miejsce oczyszczone.
- Wlutowanie nowego pinu: Nowy pin został wlutowany pod mikroskopem stereoskopowym, co zapewniło precyzyjne wykonanie i trwałość połączenia.
- Odbudowa i zgrzewanie: Sterownik został złożony z powrotem, obudowa przyklejona.
- Testy: Wykonano testy funkcjonalne – kontrola napięć, komunikacja CAN, symulacja pracy w silniku.
Wynik
Sterownik wrócił do pełnej sprawności. Auto znów jeździ bez błędów, a klient zaoszczędził na kosztie wymiany całego modułu (który kosztowałby kilka tysięcy złotych).
Techniki wykorzystane
- Lutowanie BGA pod mikroskopem (20x–80x powiększenie)
- Stacja lutownicza z precyzyjną kontrolą temperatury
- Analiza schematów i pinoutów sterownika Visteon
- Testowanie multimetrem i oscyloskopem
Jeśli masz podobny problem – nie wymieniaj od razu sterownika. Często jego naprawa jest możliwa i znacznie tańsza.
